• <button id="us2su"></button><table id="us2su"><source id="us2su"></source></table>
    <nav id="us2su"></nav>
    <samp id="us2su"></samp>
    • <del id="us2su"></del>
    <button id="us2su"></button>
  • <nav id="us2su"></nav>
    • 灰鑄鐵
    • 球墨鑄鐵

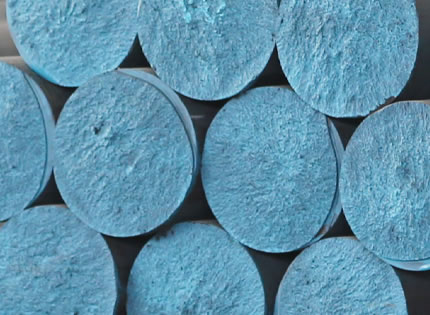

    LZHT300

    LZHT300

    產(chǎn)品類型：
    D型石墨灰鑄鐵
    基體組織：
    P＋F
    抗拉強(qiáng)度：
    ≥ 260
    硬度：
    190~240
    D型石墨灰鑄鐵是一種低硬度高強(qiáng)度的新型材料，基體為鐵素體約75-95％，珠光體約5-25％。在材料斷面的任何部位，冷硬碳化物均少于5％。

    產(chǎn)品介紹

    HT300為珠光體類型的灰鑄鐵。其強(qiáng)度高，耐磨性好，但白口傾向大，鑄造性能差，需進(jìn)行人工時(shí)效處理。適于制造承受高彎曲應(yīng)力，要求保持高氣密性的鑄件。


    化學(xué)成分：碳含量為2.8%-3.8%，硅含量為2.2%-2.6%，錳含量為0.6-1.2%，磷含量≤0.15%，硫含量≤0.1%。


    取樣基準(zhǔn)位置

    圓形棒材：取半徑1/2位置

    矩形或方形棒材：取對(duì)角線1/4位置

    見下圖，作為檢測(cè)抗機(jī)械性能與金相組織的判定依據(jù)。


    石墨形態(tài)

    基體組織

    生產(chǎn)外形和尺寸范圍

    圓形 正方形 長(zhǎng)方形 半圓 定制
    18mm-670mm 25mm×25mm-470mm×470mm 對(duì)角線670mm R30mm-R212mm 可根據(jù)要求提供定制
    形狀 公制（mm） 公制（mm） 英制(inch) 英制（inch)
      尺寸 加工余量 尺寸 加工余量
    圓形 φ20~φ45 2.40 0.8~ 1.78 0.094
      φ45~φ65 3.20 1.78~2.56 0.126
      φ65~φ100 5.00 2.56~4.00 0.197
      φ100~φ200 7.00 4.00~8.00 0.276
      φ200~φ280 11.00 8.00~11.00 0.434
      280～φ450 above 14.00 11.00~17.72 0.551
    矩形 25~50 3.50x3.50 1.00x2.00 0.14x0.14
      50~100 6.00x6.00 2.00x4.00 0.24x0.24
      100~200 9.00x9.00 4.00x8.00 0.35x0.35
      200~320 11.00x11.00 8.00x12.60 0.43x0.43
      420~420 above 14.00x14.00 16.54x16.54 0.55x0.55
    半圓形 R40~R85 2.50 R1.57~R3.35 0.10
      R85~R180 above 3.00 R3.35~R7.10 0.12

    備注：可根據(jù)用戶要求的其他牌號(hào)、成分進(jìn)行生產(chǎn)。

    應(yīng)用案例

    此產(chǎn)品可應(yīng)用于多種機(jī)械加工核心零部件的生產(chǎn)。
  • <button id="us2su"></button><table id="us2su"><source id="us2su"></source></table>
    <nav id="us2su"></nav>
    <samp id="us2su"></samp>
    • <del id="us2su"></del>
    <button id="us2su"></button>
  • <nav id="us2su"></nav>
